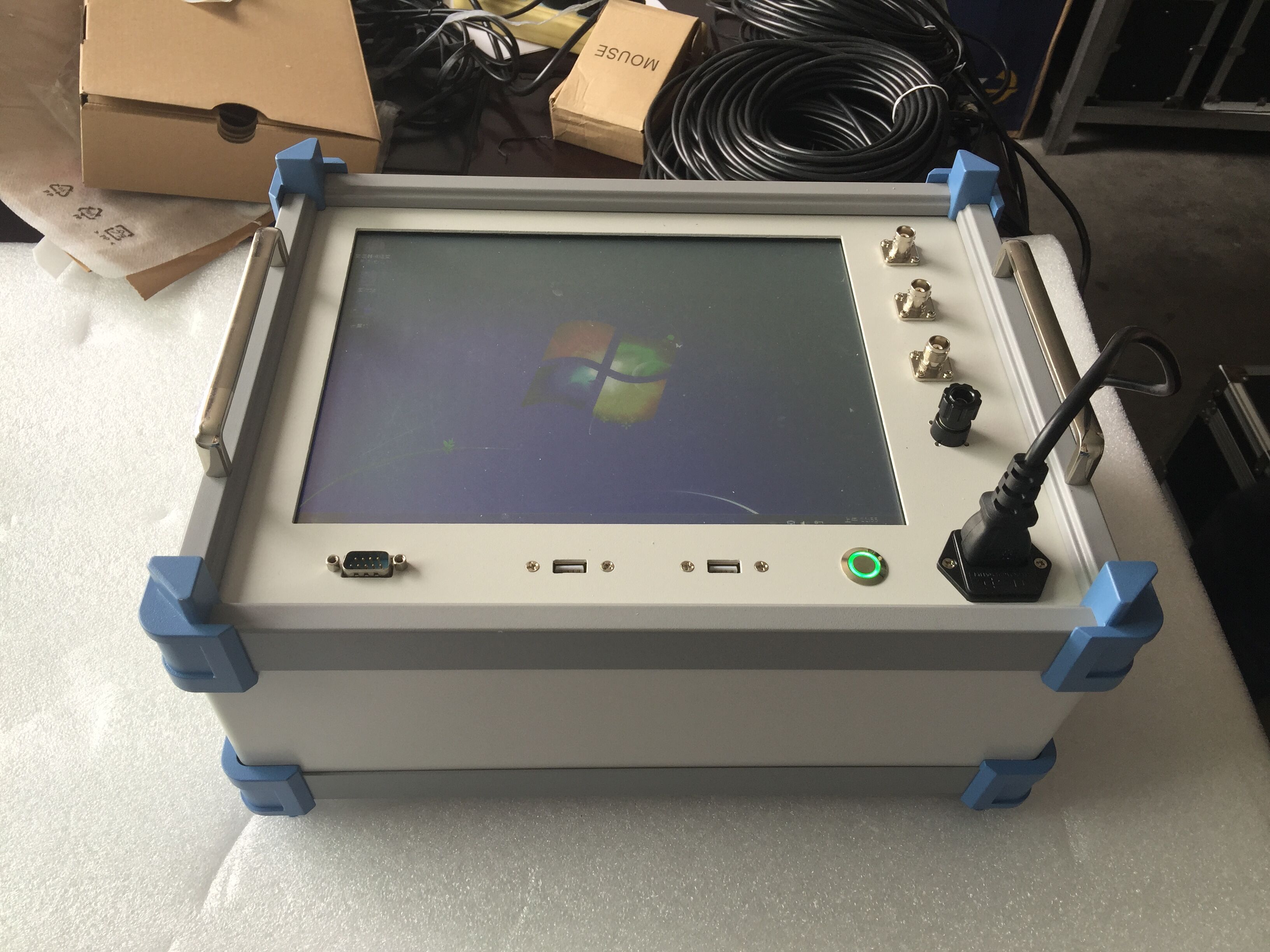

一、系統簡介（RZBX-FR電力試驗行業標準“一體機變壓器繞組變形綜合分析儀"十余年研發生產經驗）
變壓器繞組變形測試儀用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等長久變形現象，這將嚴重影響變壓器的可靠運行。按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。
1、主要技術特點（RZBX-FR電力試驗行業標準“一體機變壓器繞組變形綜合分析儀"十余年研發生產經驗）
采用掃頻法對變壓器繞組特性進行測量，不對變壓器吊罩、拆裝的情況下，通過檢測各繞組的幅頻響應特性，對6kV及以上變壓器，準確測量繞組的扭曲、鼓包或移位等變形情況。
測量速度快，對單個繞組測量時間3分鐘以內。
頻率精度非常高，精度高于0.001% 。
數字化頻率合成，頻率穩定性更高。
5000V電壓隔離、充分保護測試電腦保障。
可同時加載9條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
分析軟件功能強大，軟件、硬件指標滿足國標DL/T911-2004。
軟件管理人性化、智能化程度高，設置好參數后，只需按一個鍵便可完成所有測量工作。
軟件界面簡潔直觀，分析、存儲、報告導出、打印等菜單一目了然。
現場接線簡單、使用方便。
內置工控機，操作及攜帶更便捷。
12英寸大屏，圖譜曲線更清晰。
設有兩個USB接口。
二、主要技術指標（RZBX-FR電力試驗行業標準“一體機變壓器繞組變形綜合分析儀"十余年研發生產經驗）
測量速度：單相繞組1分鐘-3分鐘
輸出電壓：Vpp-25V
輸入阻抗：1MΩ （響應通道內置50Ω匹配電阻）
掃頻范圍：100Hz－2MHz
頻率精度： 0.001%
掃頻方式：線性或?qū)?shù)，掃頻間隔和點數可任意設置
曲線顯示：幅頻曲線
測量動態范圍寬：－120dB～20dB
兩個采集通道，一個采集激勵信號，一個采集響應信號，用于計算傳遞函數
采集通道量化精度：14位
采集通道極大靜態偏差：0.5%
每通道極大存儲容量：64K樣點
采集通道輸入阻抗：1MΩ
供電電壓：AC220V±10%
主機重量：4 kg
工控機雙核CPU， 內存2G
固態硬盤（SSD）：32G
Win7操作系統
顯示屏：12.1英寸工業級顯示屏，帶觸摸。
3、測試分析軟件主要特色（RZBX-FR電力試驗行業標準“一體機變壓器繞組變形綜合分析儀"十余年研發生產經驗）
采用windows平臺，兼容Window 2000/Window XP/Windows7/windows8。
采用數據庫保存測試數據，對測試數據的管理簡潔方便。
可以同時加載 9 條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論。
軟件管理功能強大，充分考慮現場使用的需要，測量數據自動存盤、自動導出生成Word版測試報告（需安裝相應的Office軟件）或JPG圖片報告，方便用戶出測試報告。
軟件人性化特點明顯，測量的各種條件多為選擇項，不用在現場做很多的輸入，使用更加方便。
軟件智能化程度高，在輸入、輸出信號連接好之后，只需要按一個鍵就可以完成所有的測量工作。
軟件界面簡潔、直觀、實用。
系統簡明操作流程
采集器接地
采集器與變壓器繞組接線
采集器與計算機接線
計算機開機
采集器上電
登錄軟件
錄入信息
選擇終止頻率，調整測試參數
選擇繞組
開始測試
更換測試?yán)@組
選擇繞組
開始測試
重復以上過程，直至完成所有繞組測試
保存數據
數據分析
報告導出
關閉軟件
關閉采集器電源
拆開采集器與計算機的接線
拆開變壓器接線
測試完成。
二 準備工作
注：使用說明書中涉及計算機及Windows操作系統的基本操作不在本使用說明書中，請參考相關的計算機書籍。
注：使用說明書中關于Windows操作系統的基本操作以Windows7操作系統為基礎，其他Windows系統的操作與Windows 7操作的差別不在本使用說明書之內，請參考相關的計算機書籍。
三、試驗接線
3.1面板介紹
變壓器繞組變形測試儀的面板如圖1所示。
圖1變壓器繞組變形測試儀面板圖

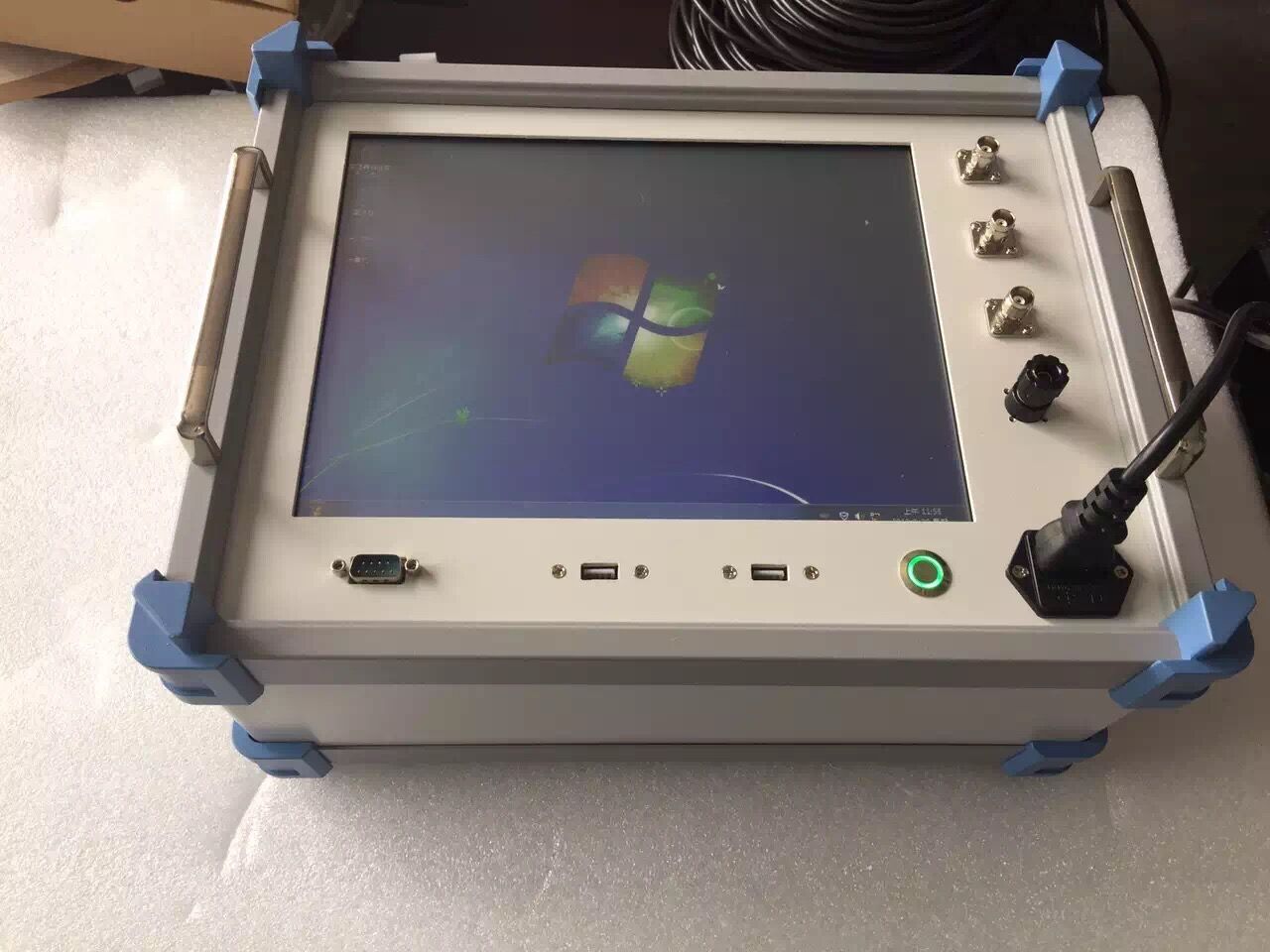

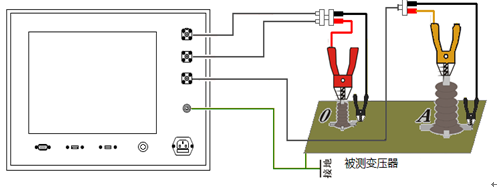

進行變壓器繞組變形測試時的外部接線示意圖如圖2所示。儀器的 激勵端 通過輸入電阻（內阻）將掃頻電壓信號輸入被試變壓器繞組的首端，首端的電壓信號輸入儀器的 輸入端 ，被試變壓器繞組末端的電壓信號輸入到儀器 響應端 。變壓器繞組變形測試儀的“接地"、“被試變壓器"的外殼和鐵芯一起接地。
3.2繞組的接線方式
圖2變壓器繞組變形測試的外部接線示意圖
繞組變形頻率響應測試的掃頻信號建議從繞組的末端注入，首端輸出，非被試?yán)@組懸空。根據變壓器的不同接線組別，繞組變形測試的接線方式也不同。
YN接線
掃頻信號輸入阻抗接于中性點O，掃頻信號輸出阻抗分別接在A、B、C上。這種測量方法，可以將非測量相上接收到的干擾信號由信號發生器上的低阻抗來吸收。如圖3所示。
圖3 YN接線
Y接線
由于中性點未引出，應按以下方式接線，如圖4所示。
輸入阻抗接于A，輸出阻抗接在B測試。
輸入阻抗接于B，輸出阻抗接在C測試。
輸入阻抗接于C，輸出阻抗接在A測試。
圖4 Y接線
內連接△接線
內連接Δ接線繞組的接線方式如圖5所示。
輸入阻抗接于c，輸出阻抗接在a相，代表a相。
輸入阻抗接于a，輸出阻抗接在b相，代表b相。
輸入阻抗接于b，輸出阻抗接在c相，代表c相。
圖5 內連接Δ接線
由于內連接Δ接線非測量的兩個繞組串聯后并聯在回路中，理論上說對測試過程是有影響的。如果衰減超過10dB后，則可以認為非測量線圈的影響可以忽略。
外連接Δ接線
如果繞組解開測量的接線方式如圖6所示。如果不解開連接，可以看作內連接Δ接線，接線方式如圖7所示。
輸入阻抗接于x，輸出阻抗接在a相，代表a相。
輸入阻抗接于y，輸出阻抗接在b相，代表b相。
輸入阻抗接于z，輸出阻抗接在c相，代表c相。
圖6外連接Δ接線
有平衡繞組的變壓器
對于有平衡繞組的變壓器，測試時必須解開接地。如圖7所示。
圖7 平衡繞組接線
